[측량학] 제 5장. 각/트랜싯 측량(각 측정법/트랜싯의 조정(설치 요령))#1

  1. 각 측정법

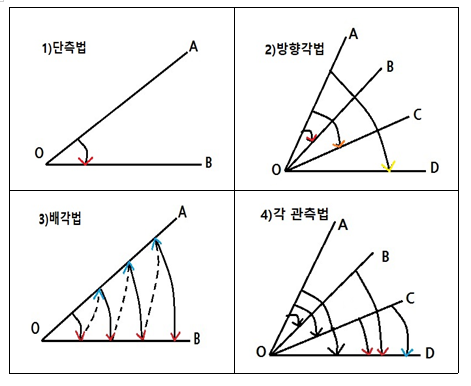

   (1)한 점 주위의 각을 잴 경우

    1)단측법

    : 1개의 각을 1회 측정하는 방법으로 단각법이라고도 한다.

    ·단측각= 나중 읽음 값 - 처음 읽음 값

    2)방향각법

    :1점 주위에 있는 각을 연속해서 측정할 때 사용하는 방법으로 시간은 절약되나 정밀도가 낮다.

    3)배각법(반복법)

    :1개의 각을 2회이상 반복 관측하여 어느 각을 측정하는 방법으로 반복법이라고도 한다.

    ※배각법의 특징

    ·배각법은 방향각법과 비교하여 읽기오차(베타)의 영향을 적게 받는다.

    ·눈금을 직접 측정할 수 없는 미량의 값을 누적하여 반복횟수로 나누면 세밀한 값을 읽을 수 있다.

    4)각 관측법: 각각 관측한다.

    :다음 그림과 같이 측정하여 수평각 관측법 중 가장 정확한 방법으로 1,2등 삼각측량에 주로 사용한다.

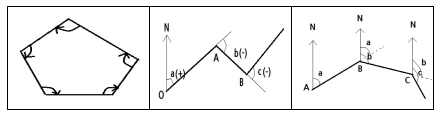

   (2)측선과 측선사이의 각을 잴 경우

    1)교각법: 어떤 측선이 그 앞의 측선과 이루는 각을 관측하는 벙법으로 요구하는 정확도에 따라 단측법, 배각법으로 관측할 수 있다.

    2)편각법: 어떤 측선이 그 앞 측선의 연장선과 이루는 각을 측정하는 방법으로 선로의 중심선 측량에 적당하다.

    3)방위각법: 각 측선이 진북(자오선)방향과 이루는 각을 시계방향으로 관측하는 방법으로 직접 방위각이 관측되어 편리하다.



 (3)대회관측(눈금오차를 소거할 수 있는 방법)

    1)기계의 정위와 반위로 한각을 두 번 관측하며 이것을 1대회 관측이라하고 측정정도에 따라 n대회까지 관측한다. 보통 1,3,5대회 관측을 많이 사용한다.

    2)n대회 관측시 초독의 위치는 180/n씩 이동한다.



 2. 트랜싯의 조정(설치 요령)

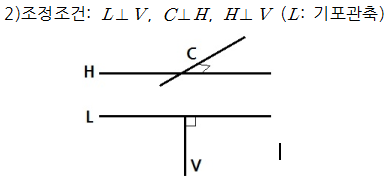

   (1)트랜싯의 조정조건

    1)트랜싯의 3축: 연직축(V), 수평축(H), 시준축(C)



   (2)제 1조정(평반기포관의 조정): 평반기포관축은 연직축에 직교해야 한다.

   (3)제 2조정(십자종선의 조정): 십자종선은 수평축에 직교해야 한다.

   (4)제 3조정(수평축의 조정, 지주의 조정): 수평축은 연직축에 직교해야 한다.

   (5)제 4조정(십자횡선의 조정): 십자선의 교점은 정확하게 망원경의 중심(광축)과 일치하고 십자횡선은 수평축과 평행해야 한다.

   (6)제 5조정(망원경 기포관의 조정): 망원경에 장치된 기포관축과 시준선은 평행해야 한다.

   (7)제 6조정(연직분도원 버니어 조정, 제로 세팅): 시준선이 수평(기포관의 기포가 중앙)일 때 연직분도원의 0도가 버티어의 0과 일치해야 한다.

   (8)초독에서 종독을 측정한다.

    ※1~3조정은 수평각 측정

    ※평-십-수-횡-망-연
