3. 평판을 이용한 응용측량

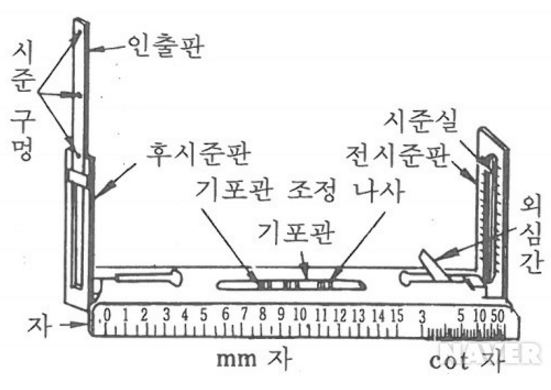

(1)앨리데이드의 양 시준판의 최소 눈금은 양시준판 간격의 1/100이다.
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)

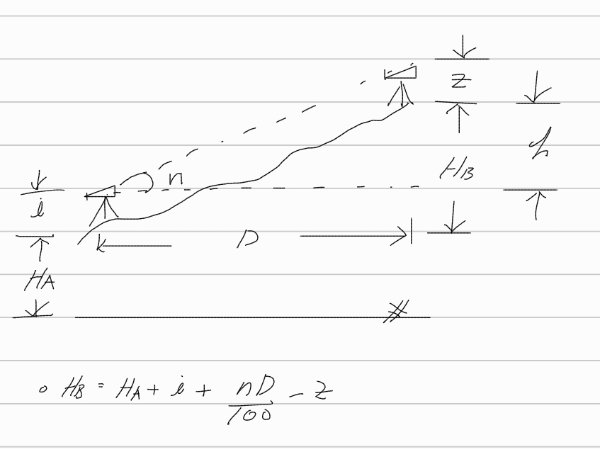

(2)간접 수준 측량(그림을 이해)
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
4. 평판측량의 오차
(1)기계적인 오차

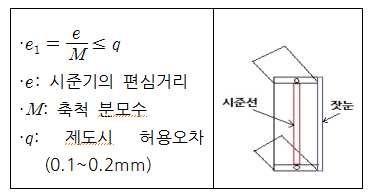

1)외심오차(e1)
:앨리데이드의 잣눈과 시준선이 일치하지 않아 생기는 일종의 편심오차
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)

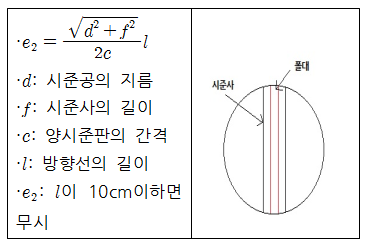

2)앨리데이드의 시준오차(e2)
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)

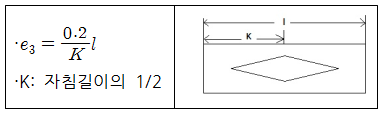

3)자침오차(e3)
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
(2)평판을 세울때의 오차
1)도판의 경사에 따른 오차(e4, 정준오차)
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
2)구심의 허용오차(e5)
:지상의 점과 도면상의 점의 편심거리의 허용량
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
(3)측량방법에 따른 오차
1)방사법에 의한 오차
:방사법은 각 측점들을 개별적으로 시준하므로 시준 오차(m1)와 거리 오차 및 축적에 의한 오차(m2)의 합으로 표시한다.
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
2)전진법에 의한 오차
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
3)교회법에 의한 오차
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
(4)폐합오차의 조정
![[측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2 [측량학] 제 3장. 평면측량(평면을 이용한 응용측량/평면측량의 오차)#2](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
