[측량학] 제 11장. 사진측량(개요/특성/축척과 고도)#1

 1. 사진측량의 개요

  (1)사진측량의 장·단점

   1)장점

    ①정확도가 균일

      ·표고(h)의 정밀도: 촬영고도의 1/10,000~2/10,000

      ·평면(X,Y):의 정밀도: 촬영축척 분모수에 대해 10~30um(나노미터)

    ②분업화에 의한 능률성(전문성)

    ③도화기로 축척변경이 용이

    ④축척이 작을수록, 넓을수록 경제적

    ⑤4차원 측정이 가능(시간)

   2)단점

    ①시설비용이 많이 들고 작은 지역의 측정에 부적합

    ②피사대상에 대한 식별이 난해

    ③기상조건 및 태양고도등의 영향을 받음



  (2)사진측량의 분류

   1)측정방법에 의한 분류

    ①항공사진: 지상의 표정점을 항공기에서 촬영하여 촬영지역을 정량적, 정성적으로 해석하는 측량으로 후방교회법과 비슷하다.(미지점 측량)

    ②지상사진: 지상의 2점에서 카메라를 설치하여 피사체를 촬영하여 해석하며 전방교회법과 비슷하다.(기지점 측량)



렌즈	화각	초점거리	용도
보통각	60도	210mm	삼림 조사용
광각	90도	153mm	일반 도화, 관독용
초광각	120도	90mm	소축척 도화용



 2. 사진의 특성

  (1)중심투영과 정사투영

   1)중심투영은 우리의 눈에 보이는 것처럼 상이 나타난다.

   2)중심투영은 사진의 중앙부분은 대축척이고 중심에서 멀수록 소축척이 된다.

   3)정사투영은 도면상의 모든점이 일정한 축척이다.

   4)중심투영은 항공사진의 기복변위가 발생하지만, 정사투영은 기복변위가 발생되지 않는다.



  (2)항공사진의 특수 3점

   1)주점(Principal Point): 렌즈의 중심에서 사진면에 내린 수선의 발(m)로 사진의 중심점이 된다.

   2)연직점(Nadir Point): 렌즈 중심을 통한 연직축과 사진면과의 교점을 말한다.

   3)등각점(Isocenter): 사진면과 직교하는 광선과 연직선이 이루는 각을 2등분하는 점을 말한다.





 3. 축척과 고도

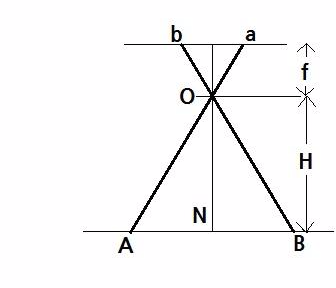

  (1)지표면이 평탄할 때

: 사진축척, H: 비행기의 촬영고도, f: 카메라의 초점거리, 화면거리

  (2)지표면에 비고가 있을 때
