[토질 및 기초] 제 4장. 흙의 압축성(압밀시험/압밀이론)#2

 3. 압밀시험

  (1)선행압밀하중(Preconsolidation pressure, Pc)

   1)개요: 과거에 받았던 최대하중을 선행압밀하중이라 한다.

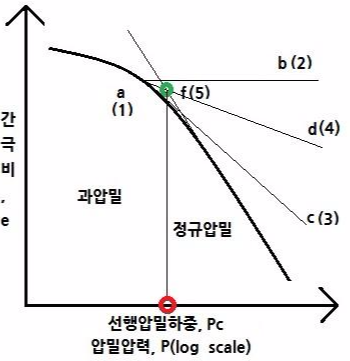

  (2)작도법: Casagrande(1936)

   1)간극비-하중(e-logP) 곡선에서 최대곡률점(최소곡률반지름)인 a점을 설정한다.

   2)a점에서 수평선 ab를 그린다.

   3)a점에서 접선 ac를 그린다.

   4)각 bac를 이등분하여 선 ad를 그린다.

   5)직선 gh의 연장선을 이어서 선 ad와 만나는 점을 f라 하면 점 f의 횡좌표의 값이 선행압밀하중이다.



  (3)과압밀비(Over Consolidation Ratio, OCR)

과압밀비	흙의 상태	공학적 성질
OCR<1	압밀진행중	불안정
OCR=1	정규압밀
OCR>1	과압밀	안정



 4. 압밀침하량 및 압밀시간

  (1)압밀계수(Coefficient of consolidation, C_v)

   : 각 하중단계마다 작성할 수 있는 시간-침하 곡선을 작도하여 t를 구한 후 압밀계수(C_v)를 계산한다.

   1)log(t)법(Logarithm of time fitting method)-Casagrande & Fadum

    (여기서, T50: 압밀도(U) 50%에 해당되는 시간계수(T50=0.197), t50: 압밀도 50%에 소요되는 압밀시간)

    ※암기법: 로오그 t법

    ※압기법: 오공(50%)화국 영(0)문이나 알고 쳐(197)!

   2)root(t)법(Square root of time fitting method)-Taylor

    (여기서, T90: 압밀도(U) 90%에 해당되는 시간계수(T90=0.848), t90: 압밀도 90%에 소요되는 압밀시간)

   ※암기법: 구트 t법

   ※암기법: 구공(90%)탄 파는 영팔(0.8)이는 사파리(48)다.

   ※시간계수 공식에서 압밀계수에 대한 식으로 변환



  (2)압밀시간(t)

   1)공식

    (여기서, d: 배수거리)

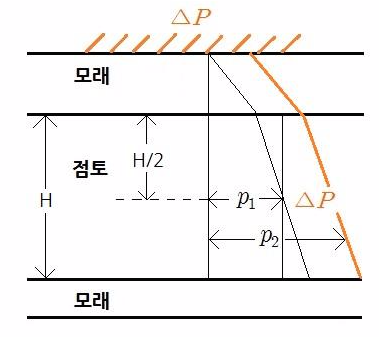

  (3)압밀침하량(델타H)

   (여기서, H: 점토(압밀)층의 두께, p1: 초기 유효상재하중, p2=p1+델타p, 델타p: 하중증가량, C_c: 압축지수)
